🌐 Kubernetes 네트워크 1 - 서비스, 인그레스, 게이트웨이 API

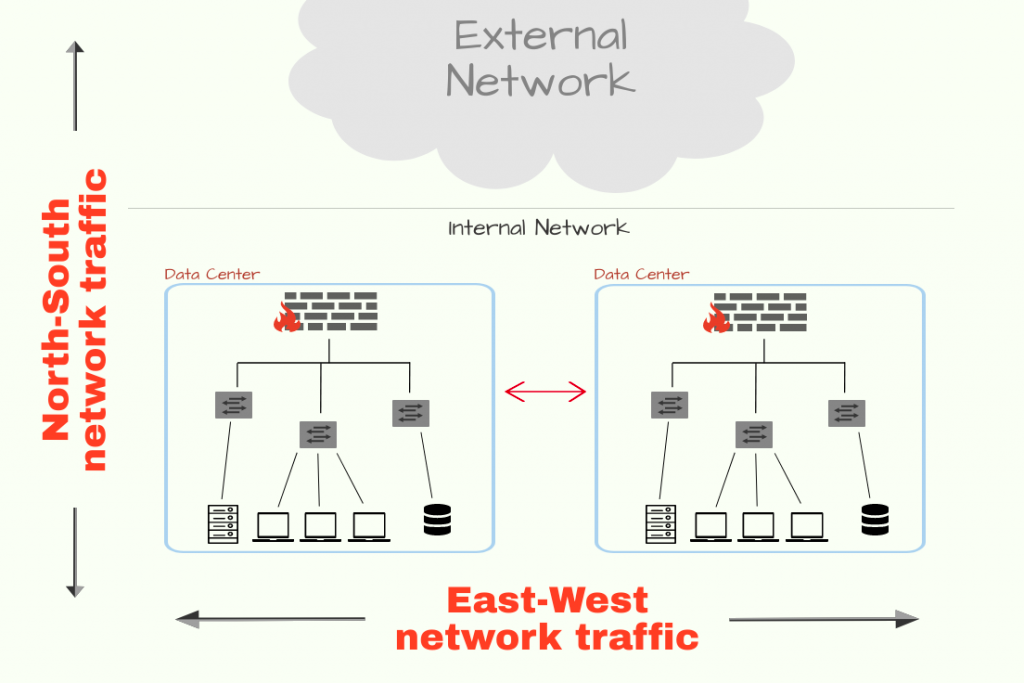

개요

서비스 (East-West)

• 파드 집합을 단일 유닛 또는 네트워크 서비스로 취급
• 로드밸런싱/라우팅. 서비스 검색 매커니즘. 레이어 3/4 매커니즘

인그레스 (North-South)

• 클러스터에서 실행되는 워크로드에 대한 진입점
• 세분화 된 트래픽 라우팅. 레이어7 로드밸런싱.

서비스 메시

• 더 진보된 라우팅, 보안, Observability 제공
• East-West, North-South 지원
• 애플리케이션 소스코드 변경없이 Proxy/Sidecar를 이용한 통신





Kubernetes Service

여러 파드에서 걸쳐 트래픽을 로드밸런싱 하는 쿠버네티스의 핵심 API

• L3/L4 Layer load balancing -> TCP/IP, Port/IP
• 워크로드/파드는 대체 가능한 특성이기에 IP 대신 서비스를 이용하는 것이 바람직





지원되는 서비스 타입

• ClusterIP: Cluster VIP
• NodePort: Port of cluster node IP
• Loadbalancer: Cloud loadbalancer (Out-of-tree cloud provider pod)
  • 내부적으론 NodePort 서비스를 Extenal loadbalancer와 자동연결
• ExternalName: 외부 주소를 cluster FQDN으로 접근이 가능
• Headless Service: Pod FQDN 노출. 특정 Pod 연결





Endpoint

서비스는 바로 파드에 대한 정보를 가지고 있는 것이 아님.

• 엔드포인트 리소스가 파드 IP를 갖고 이를 로드밸런싱
• 서비스를 생성할 때 자동으로 엔드포인트 리소스를 생성 (자세히 말하면 엔드포인트 컨트롤러가 생성)
• 파드의 준비상태를 검사(using probe)하고, 준비되었다면 파드 IP를 가져와 엔드포인트 리소스를 업데이트





엔드포인트 슬라이스

엔드포인트 리소스는 클러스터가 커져감에 따라 비효율적임 (문서)

• 대규모 클러스터의 경우, 많은 노드가 있음. 노드가 많을수록 엔드포인트가 변경될 때, 더 많은 업데이트를 전송해야 함.
• 대규모 클러스터의 경우, 파드가 많음. 파드 수가 증가함에 따라 엔드포인트 리소스 업데이트 빈도도 증가.
• 엔드포인트 리소스 크기는 서비스에 속한 파드의 수가 증가함에 따라 증가. 엔드포인트 오브젝트가 클수록 더 많은 네트워크 및 스토리지 리소스가 필요.



예를 들면, 엔드포인트가 10,000개인 서비스에서 변경이 일어나면, 이 엔드포인트 업데이트를 위해 10,000개가 포함된 엔드포인트 리소스를 모든 노드에 전달해야 함.

• 이러한 전달이 파드의 변경사항에 따라 계속 반복될 것.



이러한 문제를 해결하기 위해 엔드포인트를 분할해놓은 엔드포인트 슬라이스 EndpointSlice가 kubernetes 1.16부터 등장 (1.19부턴 default active)

• 최대 엔드포인트 수를 100개로 제한하고, 그 이상인 경우 추가적인 EndpointSlice를 생성.
• 변경이 일어난 경우, 변경이 포함된 EndpointSlice만 전파.
• kube-controller-manager --max-endpoints-per-slice옵션을 통해 최대 1,000개로 설정이 가능





kube-proxy

Service 구현을 위한 kubernetes component

• 모든 cluster node에서 실행되는 agent
• 서비스 및 엔드포인트 API server를 감시하고, 이에 따라 패킷을 처리하도록 리눅스 네트워크 작업 스택(ex. iptables)를 업데이트하는 역할

3가지 모드를 지원



[1] userspace 모드

초기 kube-proxy 의 구현에서는 userspace(사용자 공간)에서 동작하는 Proxy 였다.

• 리눅스 프로세스에는 kernelspace, userspace가 존재한다. 여기서의 userspace를 의미한다.



실제 요청이 들어오면 서비스 IP로 향하는 연결을 kube-proxy 가 가로챘다. 연결을 가로채기 위해서 kube-proxy 는 iptables rule을 설정해 특정 서비스 IP 요청을 kube-proxy 로 오도록 설정했다.

• kube-proxy 는 이 요청을 서비스와 연결된 Pod로 전송했다.



결국, Service에 대한 모든 요청이 kube-proxy 를 거쳐야만 알맞은 Pod로 전달됬다.

• 하지만 node마다 daemonset으로 구성된 kube-proxy 가 모든 요청을 감당하기엔 적절하지 않았고, 성능적인 이슈도 있다.
• 그래서 이 방법은 이제 거의 사용하지 않는다고 보면 된다.



[2] iptables 모드

현재는 iptables 규칙만 사용해 Proxy를 거치지 않고 패킷을 무작위로 서비스에 연결된 Pod로 전달한다. iptables은 kernelspace에서 동작한다.

• kube-proxy 가 서비스, 엔드포인트의 변경을 감지하고, 이에 맞게 iptables 설정을 진행한다.
• 서비스 IP, 포트로 향하는 트래픽을 iptables에 정의된 DNAT(목적지 주소 변환)에 의해 Pod로 전달된다.
• 즉, kube-proxy 는 proxy 역할이 아닌 iptables 설정을 진행하게 된다.



userspace에서 동작하지 않는다는 것이 성능에 크게 영향을 주기 때문에 userspace 모드보다 성능이 우수하다.

iptables 모드에선 서비스에 연결된 Pod를 선택할 때, 랜덤으로 선택한다.

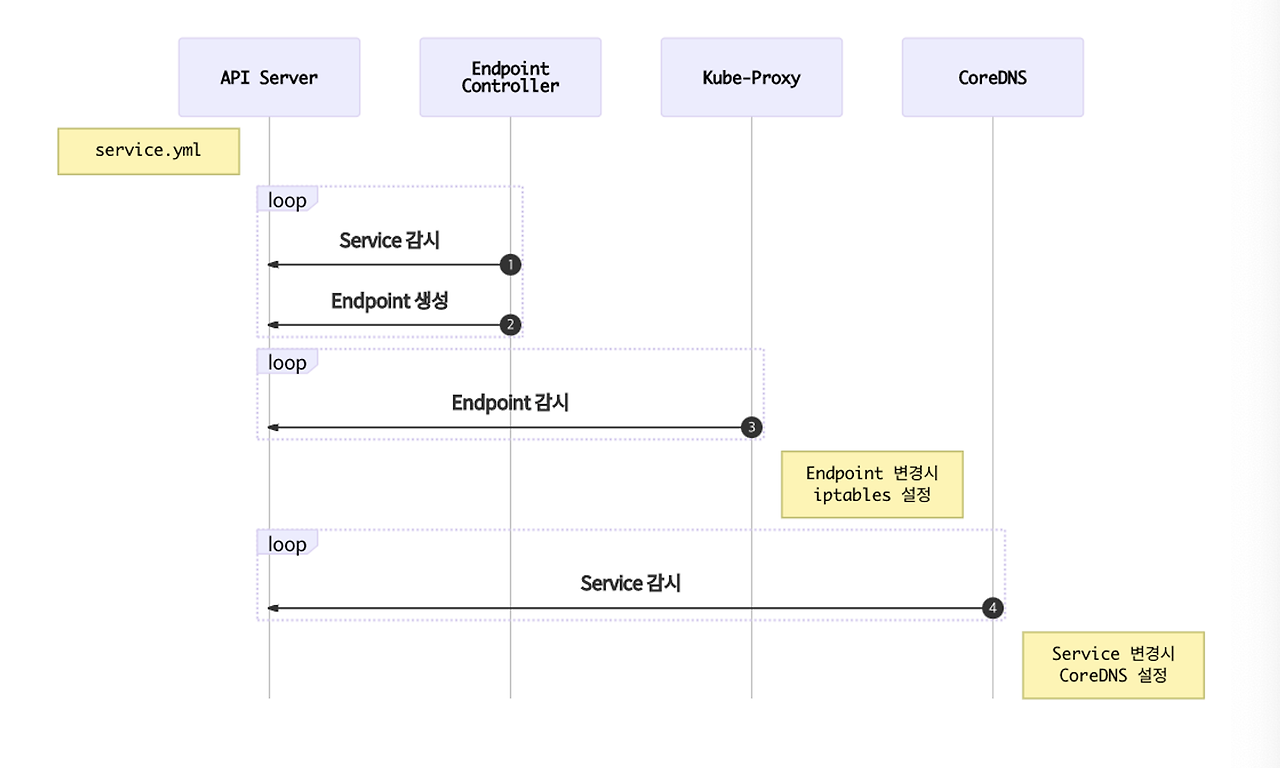

그럼 iptables 모드에서 kube-proxy는 서비스 및 엔드포인트 생성 유무를 어떻게 알 수 있을까?

• 관리자가 쿠버네티스 API로 서비스로 정의하면 API Server에서 서비스와 엔드포인트를 생성하기 시작한다.
• kube-proxy 는 서비스와 엔드포인트가 변경되는 것을 계속 감시, 감지(watch)하고 있다. 변경이 감지되면 iptables에 서비스 IP, 포트를 연결해 줄 Pod의 IP, 포트로 변경해주게 된다.
• 서비스, 엔드포인트가 제거될 때도 kube-proxy 는 이를 감지해 iptables 설정을 하게 된다.



정말 대규모의 서비스 일 때, 성능상 이슈가 있을 수 있음.

• iptable은 매칭에 있어 O(n) 시간복잡성을 가짐
• 업데이트도 대규모로 영향을 미침. 완료되는데 몇 분씩 걸릴 수 있으며, 오래된 엔드포인트로 트래픽이 전송될 위험이 있음.
• 소규모에서는 사실 큰 문제가 아님. 정말로 수 만개의 서비스인 경우에 이 문제를 해결하기 위해 IPVS를 고려해볼 수 있음.



[3] IPVS 모드 (IP Virtual Service)

kernelspace에서 제공되는 L4 LB (Load Blancer)

• kubernetes v1.11 에서 등장하였다.
• iptables은 패킷 필터링, 조작을 통한 유연성으로 방화벽을 구현하기 위해 설계되었다면,
• IPVS는 다양한 로드밸런싱 기능을 제공하기 위해 설계된 커널 기능이다.



Ipvs는 Hash table을 이용해 규칙을 저정한다. 즉, 수 천개 이상의 서비스가 있는 대규모 클러스터에서는 iptables 모드보다 ipvs 모드의 성능이 더 우수하다.

ipvs는 기존에 제공되는 Load balancing 알고리즘보다 더 다양한 알고리즘을 제공하고 있다.

• least connection, shortest expected delay, ...



kube-proxy 는 iptables 모드와 유사하게 API server를 감시하며 서비스, 엔드포인트 변경을 감지한다. 변경이 일어나면, iptables 뿐만 아니라 ipset, IPVS를 업데이트한다.





kube-proxy 대체

eBPF 등장 이전까지만 해도 kube-proxy는 대체 불가능한 필수적인 요소였음.

• eBPF가 등장하면서 Cilium, Calico 같은 CNI Plugin이 kube-proxy 책임을 흡수하고 대체할 수 있게 되었음.
• iptables, IPVS를 이용하는 대신 Pod networking data plane으로 바로 프로그래밍 함. eBPF를 이용하여 엔드포인트 조회에 Hash Table을 이용하기에 성능 및 확장성이 향상되었음.
• 성능적으로 보면 무조건 써야하는 것 아닌가 싶지만, 아직 지원이 초기 단계. 프로덕션에서 쓰기엔 무섭다. 조금 더 지켜보면 좋을 것 같음.





서비스 조정

파드가 삭제되면 아래의 두 작업이 병렬로 동작한다.

• [1] kubelet은 파드 종료 시퀀스를 시작함. Pod에 SIGTERM 신호를 보내고 종료될 때까지 기다림. grace shutdown 기간까지 기다렸는데 종료가 안되면 SIGKILL을 전송해 강제로 종료.
• [2] Endpoint controller는 파드 삭제 Watch event를 수신하고, 이에 따라 Endpoint resource에서 Pod IP 제거를 트리거 함. Endpoint resource가 업데이트되면, kube-proxy는 iptable/IPVS에서 IP 주소를 제거.



이상적으로는 파드가 종료되기 전에 Endpoint controller, kube-proxy가 업데이트를 완료하는 것이 좋다 (2 -> 1번 순서). 하지만 병렬로 동작하기에 순서가 보장되지는 않는다.

즉, Endpoint 목록에서 Pod IP가 제거되기 전에 Pod가 종료 될 가능성이 있다. 이런 경우, 더 이상 실행되지 않는 Pod로 라우팅되기 때문에 요청이 실패한다.



이러한 문제는 어떻게 해결할 수 있을까?

• Signal handler, Sleep preStop hook를 이용하자.
• 문서 1 - 파드 라이브사이클, 문서 2 - 컨테이너 라이프 사이클 훅





Service Discovery & DNS

Kubernetes에서는 서비스 리소스를 기반으로 서비스 검색(Service Discovery) 매커니즘을 제공

• Eureka, Consul과 같은 녀석들이 추가로 필요 없다.





CoreDNS

CoreDNS: DNS and Service Discovery

• Kubernetes는 내부에서 실행되는 Pod에 DNS를 통한 서비스 검색을 제공
• 이 때 사용되는 DNS 서버는 일반적으로 CoreDNS를 사용.



Service를 만들면 coreDNS는 <Service Name>.<Namespace name>.svc.cluster.local 형식의 DNS 레코드를 생성

• Pod가 생성되면 이러한 DNS 기반 Service discovery를 하기 위해, Pod의 DNS resolver로 coreDNS를 구성함.
• kubelet은 coreDNS를 nameserver로 지정하는 /etc/resolv.conf를 작성하고, 컨테이너 내 삽입함.
• 이를 통해 Pod는 이름으로 서비스를 연결하려 할 때마다 DNS 쿼리를 CoreDNS로 전송함

$ cat /etc/resolv.conf
nameserver 10.96.0.10
search default.svc.cluster.local svc.cluster.local cluster.local
options ndots:5

• 같은 이름의 네임스페이스인 경우, <서비스 이름>만으로 접근이 가능하며, 다른 이름의 네임스페이스라면, <서비스 이름>.<네임스페이스 이름>으로 접근이 가능함.





CoreDNS 튜닝: ndots

• https://mrkaran.dev/posts/ndots-kubernetes/
• https://jonnung.dev/kubernetes/2020/05/11/kubernetes-dns-about-coredns/
• https://nyyang.tistory.com/161





Ingress 인그레스

• 서비스를 클러스터 외부의 클라이언트에 노출하기 위한 접근 방식
• Kubernetes에서는 기본적으로 API만 제공할 뿐, 구현체는 제공하지 않음
• 이를 구현하고 활용할 줄 아는 Controller(외부 구현체)가 필요하며, 현재 상황에 맞게 다양한 구현체 중 적절한 것을 골라 사용해야 함.



왜 인그레스를 사용하는가?

인그레스를 처음 접하면 한 가지 궁금점이 든다.
"왜 서비스를 외부에 노출하면 안되는가?"

이 질문엔 2가지 이유로 대답할 수 있다.

1. 비용
   • 서비스를 다 외부 노출한다고 해보자. 클라우드 벤더의 LoadBalancer를 통해 지원을 해야할 것이다.
   • 각 LoadBalancer 마다 비용을 발생하며, 총 비용이 서비스 개수에 비례해 증가할 수 있다.
2. 제한된 라우팅 기능
   • 서비스는 L3/L4 라우팅만 제공한다.
   • 고로 L7 등 더 방대한 라우팅 규칙 지원을 위해서는 다른 것이 필요하다.



이러한 문제를 해결하고 있는 것이 인그레스이다.

• L3/L4 뿐 아니라 L7에서도 로드밸런싱, 라우팅 기능을 제공한다.
• 애플리케이션 레이어이므로 방대한 고급 라우팅 (헤더 기반 등)을 지원한다.
• 이를 통해 단일 엔트리 포인트로 라우팅하고, 트래픽 다중화 해제의 역할을 담당할 수 있다.





더 다양한 인그레스

다양한 프로토콜, 다양한 라우팅 규칙을 제공하기 위해 인그레스 컨트롤러/구현체 별 CRD를 가지고 지원할 수 있다.

• 어노테이션 기반 지원은 Kubernetes API Server애서 잘못된 구성을 알아차리기 어렵기에 CRD로 많이 제공한다고 함.
• 이를 이용한 고급 라우팅 지원은 좋은데, 문제는 인그레스 컨트롤러를 변경하게 될 때 이를 다 옮겨야 한다는 문제가 있다는 것.
• 이런 점들을 고려하며 고급 라우팅 구현체들을 이용하는 것이 좋다.

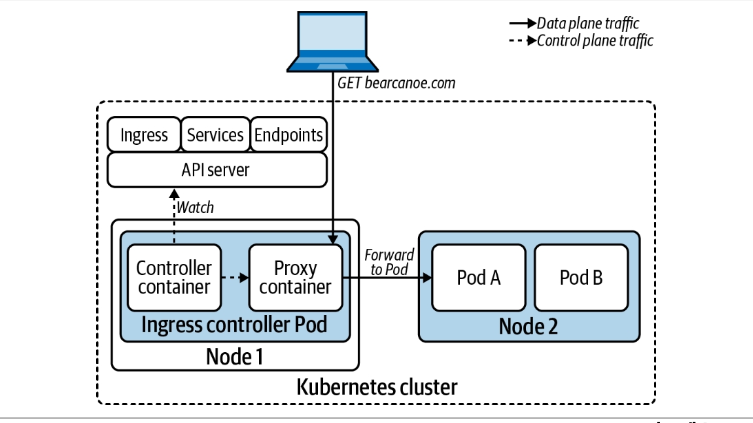

인그레스 컨트롤러와 작동 방식

앞서 이야기했듯 Kubernetes는 API를 제공할 뿐, 구현체는 따로 필요하다. 이를 인그레스 컨트롤러라고 한다.

• 인그레스 컨트롤러는 보통 2가지 기능을 나뉘어 구성된다.
  • 컨트롤러 컨테이너
    • 컨트롤 플레인 역할. 인그레스 API에 구성된 내용에 따라 Path를 결정한다.
    • API Server Watch하고 변화에 맞게 데이터 플레인이 선언된 원하는 형태로 작동하도록 구성.
  • 프록시 컨테이너
    • 데이터 플레인 역할. 직접적으로 정해진 구성으로 요청을 전달/Proxy 한다.
    • 직접적인 라우팅, 로드밸런싱 역할을 진행.
• 인그레스 컨트롤러에서 라우팅/Proxy는 직접 파드로 한다.
  • 서비스를 통해 우회해 전달되면 네트워크 홉이 추가되기에 오버헤드가 생길 수 있다.
  • 그래서 보통 인그레스 구현체들은 엔드포인트 리소스로 부터 가져온 Pod ip로 요청을 로드밸런싱 한다.





어떤 인그레스 컨트롤러를 사용해야하는가?

앞서 이야기했지만, 현재 자신의 클러스터 상황에 맞는 인그레스 컨트롤러를 이용하면 된다.

• 인그레스 컨트롤러도 정말 다양한데, 각기 자신만의 특징들이 존재하므로 그것을 보고 이용하면 된다.
• 책에 의하면 기본적으로 NGINX Ingress controller가 가장 유명하다고 한다. (진짜 그래?)



기본적으로 아래 사항은 고려해 선택해보는 것이 좋다.

• HTTPS endpoint를 노출하는지? 클라이언트와 TLS Handshake를 직접 처리해야하는지? Edge에서 TLS를 종료해도 괜찮은지?
• 애플리케이션이 어떠한 SSL encryption를 사용하는지? 세션 선호도 및 고정 세션이 필요한지?
• HTTP header 기반, cookie 기반, method 기반 라우팅과 같은 고급 라우팅 기능이 필요한지?
• 라운드 로빈, 최소 가중 요청 등 다양한 로드밸런싱 알고리즘이 필요한지?
• CORS 지원이 필요한지?
• TCP/UDP 엔드포인트 노출이 필요한 애플리케이션이 있는지?
• 들어오는 트래픽 속도를 제한하는 기능이 필요한지?



공식문서에 보면 인그레스 컨트롤러가 정말 다양한 것을 볼 수 있다.

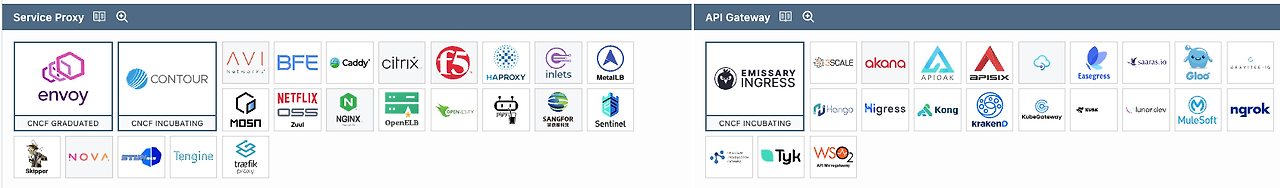

CNCF 프로젝트는 살펴보면 다음과 같다.



도입 후에 최악의 상황 또한 대비해야 한다.

• 인그레스는 외부와 연결되는 몇 개 안되는 연결점일 수 있다. 이 부분에 문제/장애가 생기면, 전체적으로 많은 악영향을 끼칠 수 있다.
• 인그레스 컨트롤러에 문제가 생겼을 때 어떻게 해결할 것인지? 필요한 지원을 받을 수 있는지도 확인하는 것이 좋다.

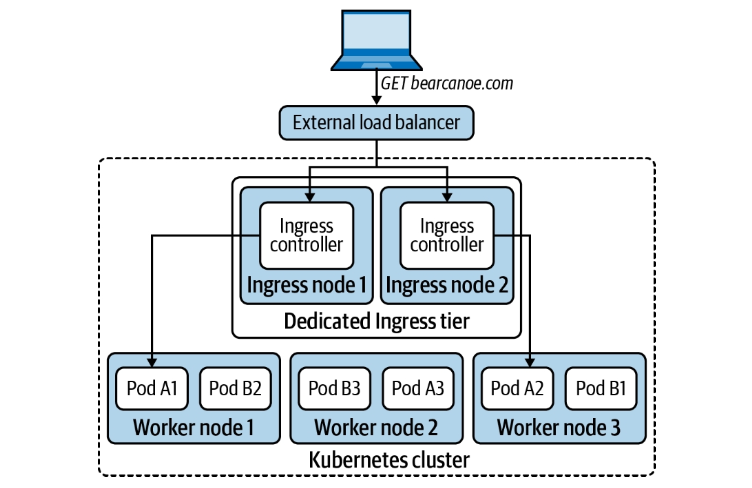

인그레스 전용 노드를 사용하는 방법

바로 앞에서 이야기했지만, 인그레스/인그레스 컨트롤러는 매우 중요하다.

그렇기에 다른 서비스 애플리케이션 파드와 격리해 인그레스로만 이루어진 노드를 구성하는 전략인 '인그레스 전용 노드'가 있다.

이렇게 구성함으로써 타 파드들이 점유율을 먹지 않도록 함으로써 인그레스 컨트롤러들은 성능, 규정준수, 외부로드 밸런서 관리에 이점을 가질 수 있게 된다.



구성하는 법은 다양하겠지만, 간단하게는 노드에 레이블을 지정한 뒤, 테인트를 이용하여 데몬 셋으로 배포하는 방법이 있다.

물론 무조건 옳지는 않다. 이런 경우에 인그레스 노드가 다운되는 경우 큰 문제가 발생할 수 있다(SPoF).

해결을 위한 백업/복구 플랜이 필요하다.





TLS 지원

인그레스 TLS 지원을 위해 cert-manager를 사용할 수 있음.

• cert-manager는 Ingress API와 통합해 인증서를 자동으로 발급할 수 있다.

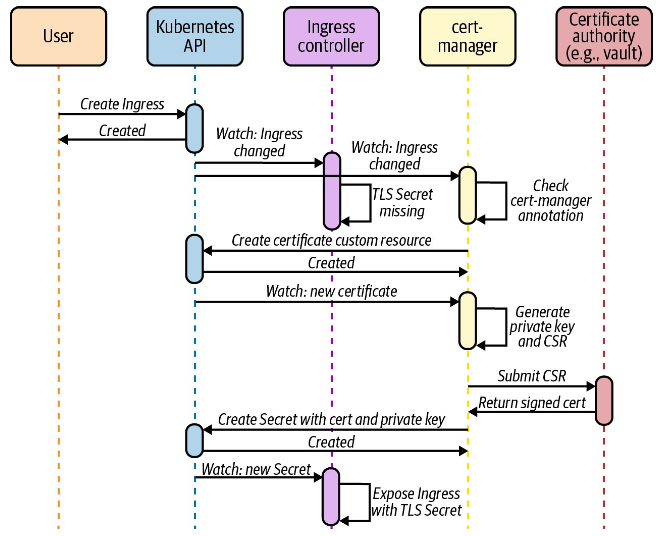

• 정확한 과정은 아래의 과정 참고.
  • 인그레스 생성에 따라 자동으로 cert-manager에서 annotation을 보고 CSR을 만들어 cert/private key를 주입해준다.
  • 이를 통해 Ingress는 TLS Secret를 지원하게 된다.





Kubernetes Gateway API

최근엔 ingress의 여러 제한점으로 인해 Kubernetes Gateway API가 나왔으며, 여러 구현체에서 지원하기 시작했다.

• https://gateway-api.sigs.k8s.io/



2023.10.31에 1.0.0 버전이 GA 되었다.

• https://kubernetes.io/blog/2023/10/31/gateway-api-ga/





잘 정리된 글이 있어 인용해왔다.

ingress와 API Gateway 모두는 Network 관점에서 보면 L7 Load balancer에 해당하지만, API Gateway는 ingress와는 달리 L7 protocol(e.g. HTTP)에 특화된 다양한 작업을 수행 가능하다. 한마디로 말해, k8s Gateway API란 ingress + API Gateway인 셈이다.

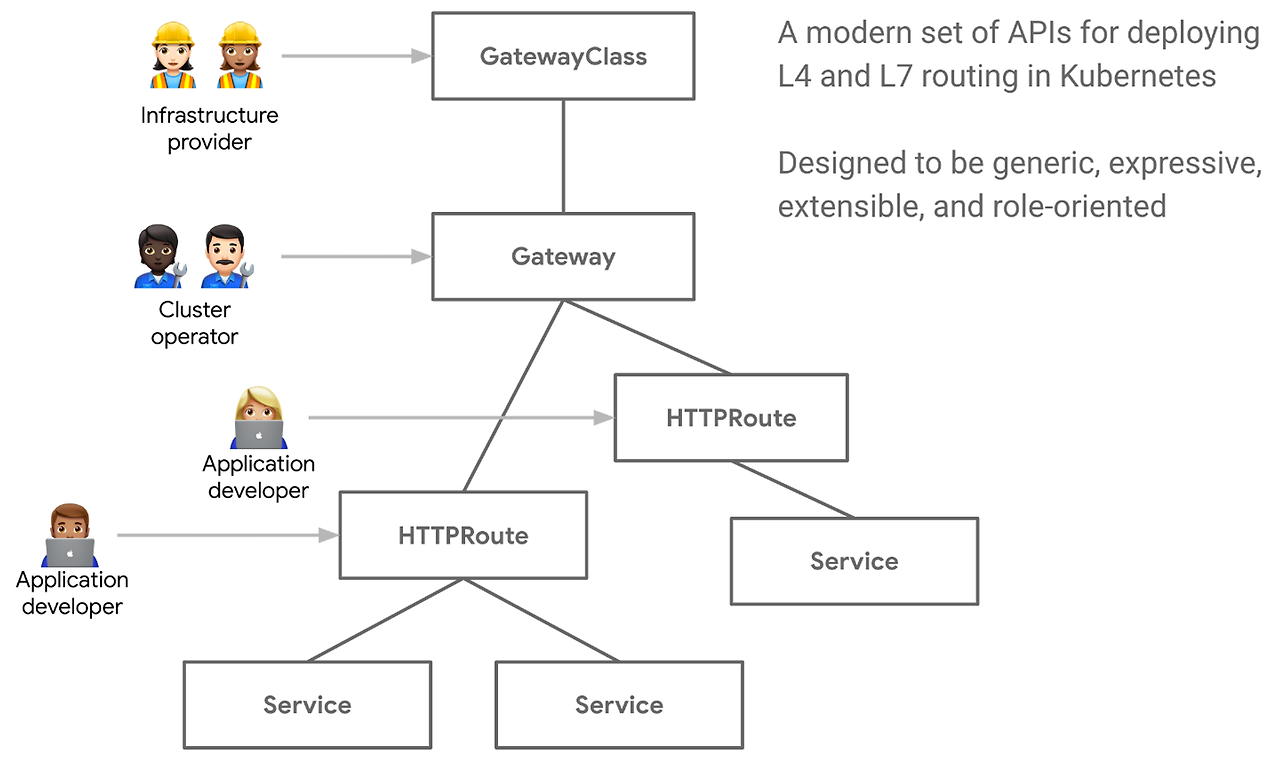

주목할 점으로 resource 별 담당자의 역할 분배를 고려했음이 보인다. ingress와는 달리 k8s Gateway API는 단일 runtime에 대해(API Gateway - ingress) Gateway와 HTTPRoute 라는 두 개의 resource로 나누어, Cluster와 application level 담당자를 분리 가능하도록 함과 동시에 application level 내에서도 각기 담당하는 resource를 분리 가능하도록 한다.



각 담당별 리소스들이 존재하며, 지원되는 기능들이 다르다.

• GatewayClass : 인프라 제공자가 정의하는 클러스터 범위의 resource로서 생성 가능한 gateway를 정의한다. ingress의 networking.IngressClass 에 해당한다.
• Gateway : GatewayClass 에 의해 Gateway를 provisioning한다.
• HTTPRoute : HTTP request를 서비스로 routing을 위한 규칙이다. GatewayClass, Gateway 까지는 gateway의 설치에 해당한다면, HTTPRoute 는 gateway가 갖는 다양한 기능을 적용하는 부분이다.

apiVersion: gateway.networking.k8s.io/v1beta1
kind: GatewayClass
metadata:
  name: istio-gateway # Gateway resource에서 사용할 이름
spec:
  controllerName: "istio.io/gateway-controller" # istio의 gateway class를 추가

---

apiVersion: gateway.networking.k8s.io/v1beta1
kind: Gateway
metadata:
  name: mygateway # HTTPRoute resource에서 사용할 이름
  namespace: mysystem
spec:
  gatewayClassName: istio-gateway # GatewayClass resource의 name 참조
  listeners:
  - name: http-a # 80 port의 HTTP로 a.example.com의 host traffic을 수신
    hostname: "a.example.com"
    port: 80
    protocol: HTTP
  - name: https-b # 443 port의 HTTPS로 b.example.com의 host traffic을 수신
    hostname: "b.example.com"
    port: 443
    protocol: HTTPS
    tls: # mygateway-credential secret에 저장된 certificate 적용
      mode: Terminate
      certificateRefs:
      - name: mygateway-credential

---

apiVersion: gateway.networking.k8s.io/v1beta1
kind: HTTPRoute
metadata:
  name: httpbin
spec:
  parentRefs:
  - name: mygateway # Gateway resource의 name 참조
    namespace: mysystem
  hostnames:
    - "a.example.com" # rule 적용 대상 incoming host
  rules:
  - matches:
    - path: # /status path를 prefix로 하는 traffic에 대해 적용
        type: PathPrefix
        value: /status
    - path: # /delay path를 prefix로 하는 traffic에 대해 적용
        type: PathPrefix
        value: /delay
    backendRefs: # httpbin service의 8000 port로 traffic을 routing
    - name: httpbin
      port: 8000



---

Service, Ingress 그리고 Gateway API까지 알아보았다.

이 내용들만 해도 엄청 방대하다. 더 자세히 들어가면 정리한 글의 몇 배는 될 것이다.

근데 더 나아가 네트워크를 더 유연하고 세세하게 다루기 위해서는 서비스 메시 (Service Mesh)라는 녀석을 알아야 한다.

다음 글에서 이에 대해 알아보자.
